En la carrera por desarrollar baterías de mayor rendimiento, más seguras y sostenibles, desde sistemas de iones de litio (LIB) hasta sistemas de estado sólido (SSB) e iones de sodio (SIB), los laboratorios de baterías dependen de equipos de precisión para traducir fórmulas químicas en prototipos funcionales de electrodos. Entre estas herramientas, la recubridora de matriz de ranura destaca como una herramienta revolucionaria: su capacidad para depositar películas delgadas uniformes y reproducibles de pasta de electrodos sobre colectores de corriente la ha hecho indispensable para optimizar materiales, probar nuevas químicas y escalar innovaciones a escala de laboratorio hacia la producción industrial. A diferencia de los métodos de recubrimiento manuales o menos precisos (p. ej., rasquetas o varillas de alambre bobinado), las recubridoras de matriz de ranura ofrecen un control inigualable sobre el espesor de la película, la uniformidad y la eficiencia, factores críticos cuando incluso una variación de 1 μm puede alterar la capacidad, el ciclo de vida o la seguridad de una batería.
Cómo Recubridores de matriz de ranura Trabajo: Precisión por diseño

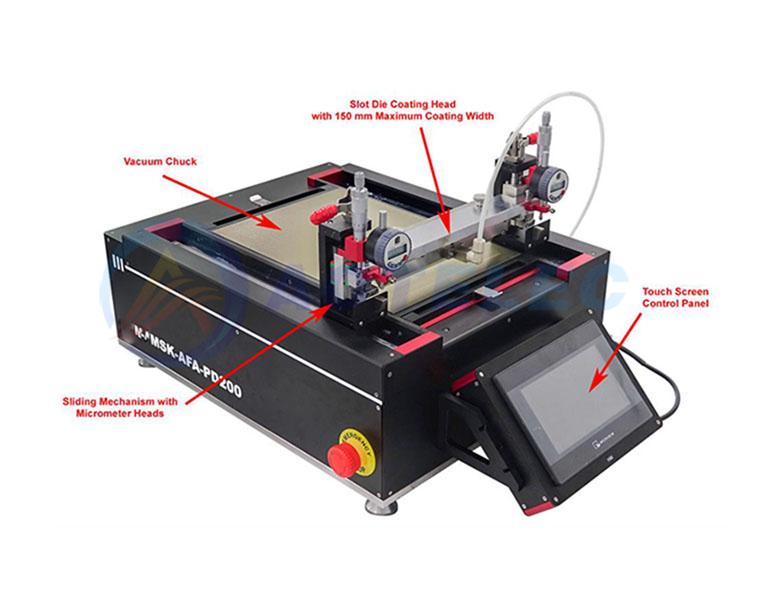

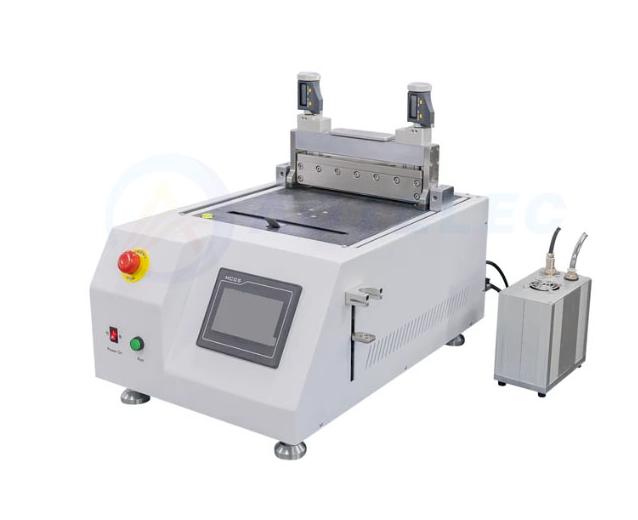

En esencia, un recubridor de matriz de ranura a escala de laboratorio es un sistema compacto y automatizado diseñado para aplicar una capa continua y uniforme de pasta de electrodo (una mezcla de materiales activos, aditivos conductores, aglutinantes y disolventes) sobre un colector de corriente flexible (p. ej., lámina de cobre para ánodos y lámina de aluminio para cátodos). Su diseño se basa en tres componentes clave que satisfacen las necesidades específicas del laboratorio:
Sistema de dosificación de lodos: Una bomba dosificadora de precisión (generalmente una jeringa o una bomba peristáltica) introduce el lodo en una ranura estrecha y mecanizada, una abertura rectangular (normalmente de 0,1 a 0,5 mm de ancho) que distribuye uniformemente el material a lo largo del colector de corriente. Los modelos de laboratorio permiten ajustes precisos del caudal (de 0,1 a 10 ml/min), lo que garantiza un suministro constante de lodo incluso en lotes pequeños (tan solo 5 ml de lodo, crucial para materiales raros o costosos como azufre o electrolitos sólidos).
Control de la separación y velocidad del recubrimiento: El molde se coloca a una distancia fija (la "separación del recubrimiento", de 5 a 50 μm) sobre una platina móvil que contiene el colector de corriente. Los recubridores de laboratorio permiten a los investigadores ajustar tanto la separación como la velocidad de la platina (1 a 100 mm/s) para controlar el espesor de la película húmeda, un parámetro clave que determina el espesor final del electrodo seco (normalmente de 5 a 50 μm). Por ejemplo, una película húmeda de 20 μm de suspensión catódica de LFP se seca a ~10 μm, un espesor optimizado para equilibrar la densidad energética y la difusión iónica.
Controles ambientales: Muchos recubridores de matriz de ranura de laboratorio incluyen cámaras de temperatura y humedad (20–60 °C, 30–60 % HR). Esto es vital, ya que la viscosidad de la lechada, crucial para la uniformidad del recubrimiento, varía con las condiciones ambientales. Por ejemplo, al probar lechadas de ánodos de silicio (propensas a la evaporación del disolvente), un entorno controlado a 25 °C y 40 % HR evita que la lechada se espese a mitad del recubrimiento, evitando así la formación de vetas o huecos.
A diferencia de los recubridores de ranura industriales (que manejan láminas de un metro de ancho), los modelos de laboratorio están reducidos para procesar tamaños de colectores pequeños (por ejemplo, 5 × 5 cm a 20 × 20 cm), lo que los hace ideales para probar de 1 a 10 muestras de electrodos por lote, perfectos para la investigación iterativa.
Aplicaciones clave de los recubridores de ranuras en laboratorios de baterías
Las recubridoras de matriz de ranura a escala de laboratorio no son simplemente "minimáquinas industriales"; están diseñadas para resolver desafíos de investigación únicos. A continuación, se presentan sus usos más impactantes en el desarrollo de baterías:
1.
Detección de nuevos materiales para electrodos
Los investigadores de baterías dedican años a probar nuevos materiales activos, desde el NMC 955 con alto contenido de níquel hasta compuestos de azufre y carbono para baterías de Li-S. Las recubridoras de matriz de ranura permiten comparaciones justas y reproducibles, garantizando que cada material esté recubierto con el mismo espesor, densidad y uniformidad. Por ejemplo, al evaluar dos materiales de cátodo (p. ej., LFP frente a LFMP), un laboratorio puede utilizar la recubridora para depositar capas de 12 μm de espesor de ambas suspensiones sobre papel de aluminio. Sin esta uniformidad, las diferencias de capacidad (p. ej., 160 mAh/g para LFP frente a 150 mAh/g para LFMP) podrían atribuirse erróneamente a defectos del recubrimiento en lugar de a las propiedades del material.
Un estudio de 2024 del Laboratorio de Baterías de la Universidad de Michigan demostró esto: los investigadores utilizaron una recubridora de matriz de ranura para probar 10 mezclas diferentes de ánodos de silicio y grafito, todas recubiertas con un espesor de 15 μm. Descubrieron que una mezcla de silicio al 30 % conservaba el 85 % de su capacidad después de 500 ciclos, datos que no habrían sido fiables con el recubrimiento manual, que a menudo produce variaciones de espesor de ±3 μm.
2. Optimización de las formulaciones de lodos
Las fórmulas de lodos para electrodos (p. ej., 80 % de material activo, 10 % de negro de humo, 10 % de aglutinante de PVDF) se ajustan con precisión para equilibrar la conductividad, la flexibilidad y la procesabilidad. Los recubridores de matriz de ranura ayudan a los laboratorios a refinar estas fórmulas, revelando cómo el contenido de aglutinante o la proporción de disolvente afectan la capacidad de recubrimiento. Por ejemplo, un lodo con muy poco aglutinante puede agrietarse durante el recubrimiento; un exceso puede reducir la conductividad. Al probar de 5 a 10 variantes de lodo con los mismos parámetros del recubridor, los investigadores pueden identificar rápidamente el punto óptimo.
En la investigación de baterías de iones de sodio, donde la compatibilidad electrolítica es crucial, se utilizan recubridoras de matriz de ranura para probar pares de lodos-disolventes. Un equipo del Imperial College de Londres utilizó recientemente una recubridora para comparar aglutinantes a base de agua y a base de NMP para ánodos de carbono duro. Descubrieron que los lodos a base de agua (más ecológicos) recubrían uniformemente solo al mezclarlos con un 2 % de carboximetilcelulosa (
CMC
), un detalle que descubrieron al observar vetas en recubrimientos con <1% de CMC.
3. Desarrollo de electrodos multicapa y compuestos
Las baterías de nueva generación (p. ej., de estado sólido, de litio-metal) requieren estructuras de electrodos complejas, como cátodos multicapa (p. ej., una fina capa de LiPO₄ sobre NMC) o ánodos compuestos (p. ej., de litio-metal sobre una estructura porosa). Las recubridoras de matriz de ranura son excelentes para depositar estas capas con una alineación a nivel micrométrico, una hazaña imposible con los métodos manuales.
Para baterías de estado sólido, se utilizan recubridoras de matriz de ranura de laboratorio para depositar capas delgadas de electrolito sólido (p. ej., LLZO o LGPS) sobre películas catódicas. La precisión de la recubridora garantiza la uniformidad de la capa de electrolito (5-10 μm), un factor crucial para evitar cuellos de botella en el transporte de iones. Investigadores del Media Lab del MIT utilizaron una recubridora de matriz de ranura para crear un electrodo de 3 capas (NMC | LLZO | Li-metal) que alcanzó una densidad energética de 400 Wh/kg, una mejora del 20 % con respecto a los diseños de una sola capa.
4. Validación de la viabilidad de la ampliación
Antes de que una innovación de laboratorio se convierta en producción industrial, los investigadores deben confirmar su escalabilidad. Los recubridores de matriz de ranura cubren esta brecha: su principio de funcionamiento es idéntico al de los modelos industriales, por lo que los datos de las pruebas de laboratorio (p. ej., velocidad óptima de recubrimiento, viscosidad de la suspensión) informan directamente los procesos de fabricación.
Por ejemplo, cuando CATL desarrollaba su batería 4680, su laboratorio utilizó una recubridora de matriz de ranura para probar lodos de cátodo NMC 811 a 10 mm/s (imitando velocidades de línea industriales de 1 a 5 m/s). Descubrieron que aumentar el contenido de sólidos del lodo del 75 % al 80 % reducía el tiempo de secado en un 30 %, un cambio que posteriormente implementaron en sus gigafábricas. Sin la recubridora de laboratorio, esta optimización habría requerido costosos ensayos industriales.
Por qué los recubridores de ranura a escala de laboratorio superan a otros métodos de recubrimiento
En los laboratorios de baterías, se prefieren los recubridores de ranura a los métodos tradicionales como las cuchillas rascadoras o el recubrimiento por centrifugación por tres razones clave:
Uniformidad inigualable:
Las rasquetas manuales producen variaciones de espesor de ±2–5 μm, mientras que los recubridores de matriz de ranura alcanzan ±0,5 μm, lo cual es crucial para estudiar diferencias sutiles de rendimiento. Por ejemplo, una variación de 1 μm en un ánodo de litio metálico puede causar un recubrimiento de litio desigual, lo que provoca el crecimiento de dendritas; los recubridores de matriz de ranura eliminan esta variable.
Eficiencia del material: Los materiales de laboratorio (p. ej., electrolitos sólidos, tierras raras) suelen ser caros o escasos. Los recubridores de matriz de ranura utilizan el 90 % de la suspensión (en comparación con el 50 % del recubrimiento por centrifugación, que elimina el exceso de suspensión), lo que reduce los residuos y los costes.
Reproducibilidad:
En la investigación, los resultados deben ser repetibles en distintos experimentos y laboratorios. Los recubridores de matriz de ranura almacenan digitalmente los parámetros de recubrimiento (velocidad, separación, caudal), lo que garantiza que el mismo electrodo pueda recrearse meses después o en otro laboratorio, algo que los métodos manuales no pueden garantizar.
A medida que avanza la investigación sobre baterías, los recubridores de ranuras están evolucionando para enfrentar nuevos desafíos:
Monitoreo en línea: Los nuevos modelos de laboratorio integran sensores láser de espesor y cámaras ópticas para detectar defectos (p. ej., poros, rayas) en tiempo real. Esto permite a los investigadores ajustar los parámetros durante el recubrimiento, ahorrando tiempo y materiales.
Recubrimiento de alta temperatura: para baterías de estado sólido que requieren sinterización (800–1200 °C), se están desarrollando recubridores de matriz de ranura con matrices calentadas (hasta 200 °C) para depositar lodos térmicamente estables.
Recubrimiento de múltiples materiales: los recubridores de última generación manejarán múltiples lodos simultáneamente, lo que permitirá la deposición de electrodos de más de 4 capas en una sola pasada, acelerando la investigación de baterías compuestas.
Al proporcionar un recubrimiento preciso y reproducible de los materiales de los electrodos, permiten a los investigadores aislar variables, optimizar formulaciones y validar la ampliación de escala, pasos cruciales para convertir los descubrimientos de laboratorio en baterías comerciales. A medida que crece la demanda de baterías con mayor densidad energética, mayor vida útil y menor costo, la función de los recubridores de matriz de ranura a escala de laboratorio seguirá creciendo. Nos recuerdan que incluso las químicas de baterías más innovadoras dependen de la precisión silenciosa de los equipos que convierten la suspensión en películas uniformes, micrómetro a micrómetro.
