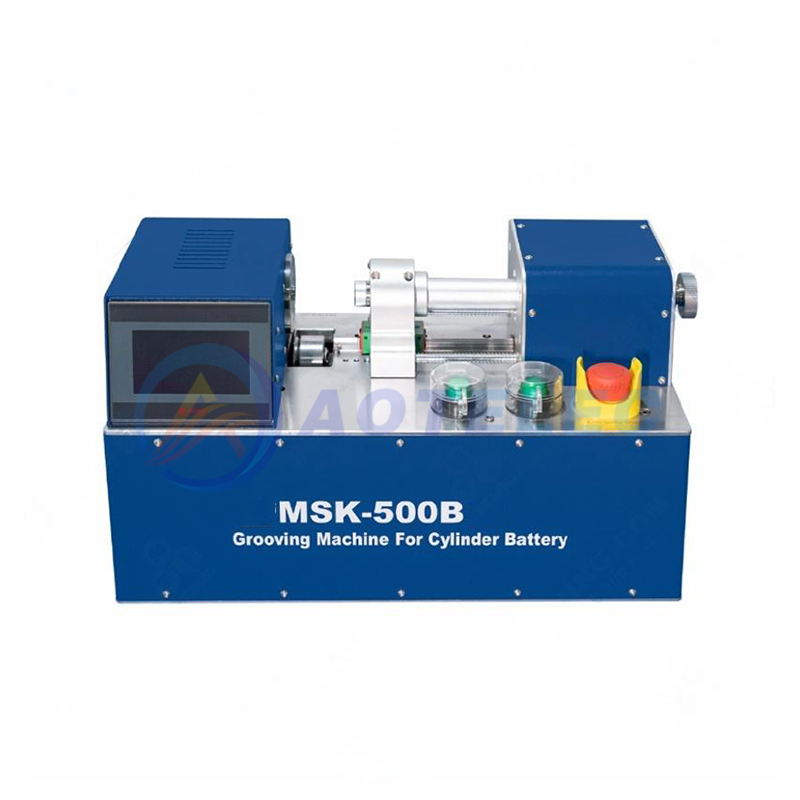

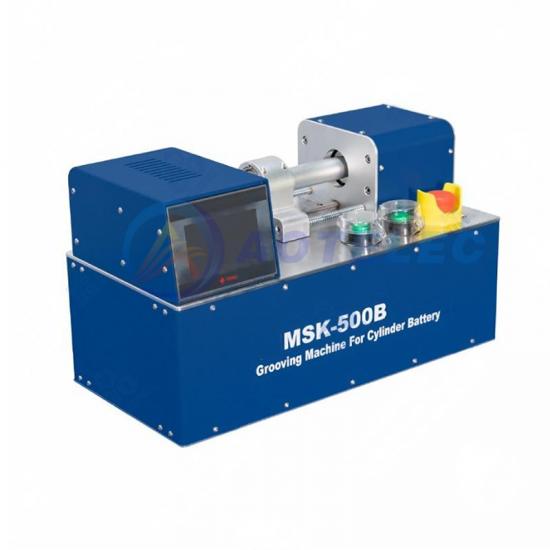

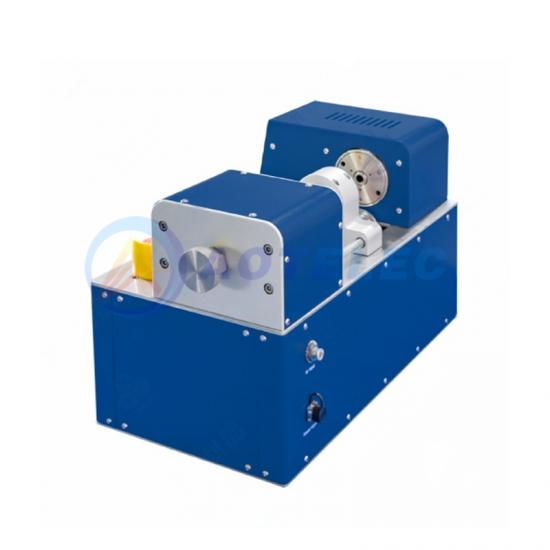

La ranuradora de baterías cilíndricas MSK-500B es un dispositivo que se puede aplicar al proceso de ranurado de baterías cilíndricas y supercondensadores.
El equipo incluye de serie un juego de moldes para laminación de ranuras 18650 (se pueden personalizar las dimensiones). Al sustituir los moldes, se pueden procesar baterías cilíndricas y supercondensadores con diámetros exteriores de entre 10 mm y 50 mm y longitudes de entre 20 mm y 140 mm de largo para laminación de ranuras.
Características funcionales ：
1. Tamaño de ranura ajustable, alta precisión y tamaño de ranura estable;
2. Configuración de parámetros de la pantalla táctil del PLC;
3. El cambio de molde permite el mecanizado de ranuras de carcasas de baterías cilíndricas y supercondensadores de diversas especificaciones;
4. Se puede utilizar dentro de la guantera a través de una cámara de transición con un diámetro interior mayor a 360 mm.
Parámetros técnicos
|
Nombre del producto |
Batería cilíndrica Máquina ranuradora |
|
Fuerza S suministro |
S monofásica CA 220 V ± 10%, frecuencia 50Hz, potencia 0,3KW |
|
Gas S fuente |
Cilindro de aire comprimido o gas de alta presión de 0,5 a 0,8 MPa (los cilindros de gas de alta presión deben utilizarse después de reducir la presión a 1,3-1,5 MPa) |
|
Nota |
1. Un espesor de pared de carcasa de acero normal de 0,4 mm y una presión de aire de 0,5 a 0,8 MPa cumplen con los requisitos de uso. En casos especiales, con un espesor de pared superior a 0,4 mm y un material relativamente duro, se puede seleccionar una fuente de aire de 0,8 a 1,2 MPa. 2. Los valores de presión de las diferentes carcasas de acero se configuran de forma diferente. A baja presión, no pueden rodar, pero a alta presión, rodarán y se romperán (la presión ajustada antes de salir de fábrica puede cubrir el 95 % de la carcasa de acero, y esta presión puede ajustarse en circunstancias especiales). |
|
Uso mi medio ambiente |
Se recomienda tener una temperatura ambiente de 25 ± 3 °C , humedad de 30-90 HR y sin vibraciones ni interferencias electromagnéticas. |
|
Aplicable B atteries |
10 mm - 50 mm, L20 mm - L140 mm, como 3260, 4680, 18650, 21700 |
|
Ranura D profundidad |
ajustable de 0,8 a 2,0 mm |
|
Ancho de ranura del rodillo |
Estándar de 1,2 mm, se puede diseñar de 0,9 a 1,5 mm según los requisitos. |
|
Rollo do pronunciar Yo vida |
≥ 100000 veces |
|
Equipo S izar |

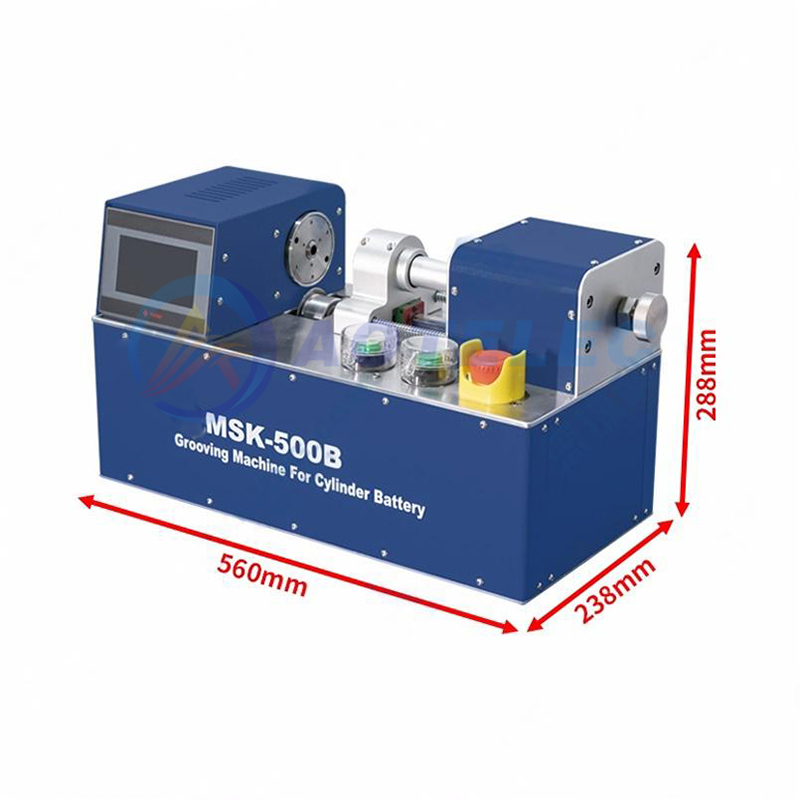

Largo 560 mm * Ancho 238 mm * Alto 288 mm |
|
Peso |
40 kg |
