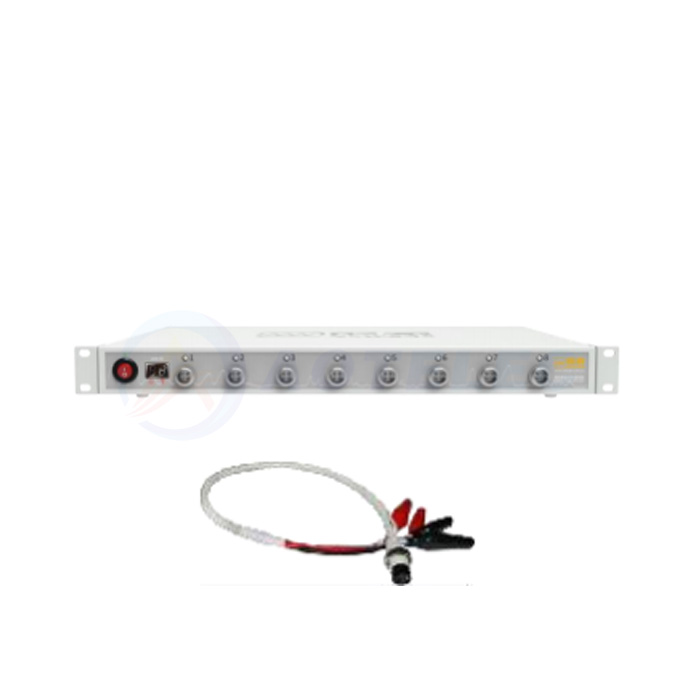

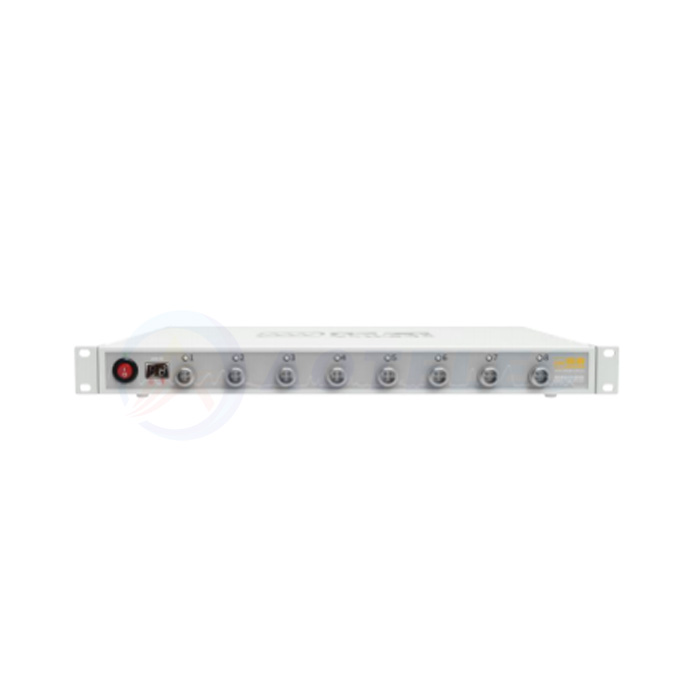

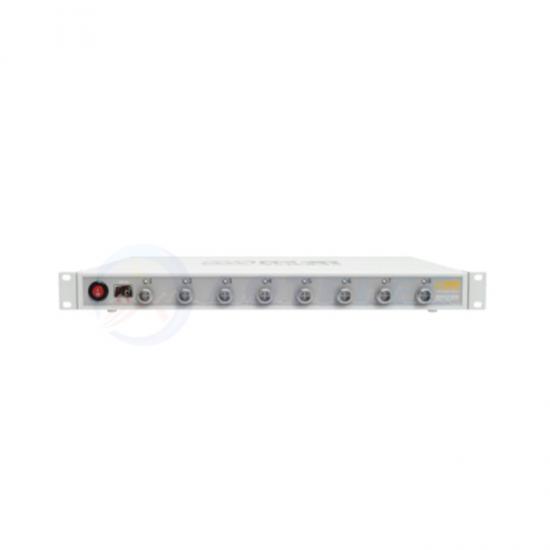

Este comprobador está diseñado específicamente para baterías de botón con un voltaje de 5 V y una corriente de 50 mA. Cuenta con 8 canales independientes y puede realizar pruebas de ciclos de carga y descarga simultáneamente. El núcleo permite configurar el número de ciclos de carga y descarga, monitorizar el voltaje y la corriente en tiempo real, y evaluar con precisión la vida útil, la degradación de la capacidad y la estabilidad de la batería. Utiliza un chip de muestreo de alta precisión, lo que resulta en bajos errores de prueba. Está equipado con una interfaz intuitiva que permite iniciar la prueba con un solo clic y registrar automáticamente los datos.
|
Connecticut -4000 T Hoja de especificaciones técnicas |
|
|
1. Modelo de equipo |
|
|
Codificación |
Connecticut -4008Q-5V50 mamá - HWX |
|
2. Elementos indicadores |
Parámetros del índice |
|
Fuente de alimentación de entrada |
C.A. 220 V ± 10% / 50 Hz |
|
Potencia activa de entrada |
20 W |
|
Resolución (AD/DA |
ANUNCIO ： 24 poco ； DA ： 16 poco |
|
Impedancia de entrada |
≥ 1 GΩ |
|
Eficiencia de ahorro energético |
/ |
|
Ruido |
< 55 dB (Medida a 1 metro de distancia) |
|
Función paralela |
No se admite la conexión de canales en paralelo |
|
Nivel de protección IP |
Grado de protección IP20 |
|
Características del canal |
La fuente de corriente constante y la fuente de voltaje constante adoptan una estructura de circuito cerrado doble. |
|
Modo de control de canal |
Control independiente |
|
Muestreo para detección de voltaje y corriente |
Conexión de cuatro cables |
|
3. Voltaje |
|
|
Rango de medición |
10 mV ~5 V |
|
Tensión mínima de descarga |
-5 V |
|
Precisión |
± 0,01% de FS |
|
Estabilidad |
0,02% de FS |
|
4. Actual |
|
|
Rango de medición |
Rango uno ： 0.1 mamá ； Rango dos ： 1 mamá ； Rango tres ： 10 mamá ； Rango cuatro ： 50 mamá |
|
Precisión |
± 0,01% de FS |
|
Corriente de salida mínima |
0.2 μA |
|
Corriente de corte de voltaje constante |
Rango uno ： 0.1 μA ； Rango dos ： 1 μA Rango tres ： 10 μA ； Rango cuatro ： 50 μA |
|
Estabilidad |
0,02% de FS |
|
5. Fuerza |
|
|
Potencia máxima de salida de un solo canal |
0,25 W |
|
Precisión |
±0,02% de FS |
|
Estabilidad |
0,04% de FS |
|
6. Tiempo |
|
|
Tiempo de subida actual |
≤ 1 ms (10% ~ 90% de FS) |
|
Tiempo de conversión de carga y descarga |
≤40 ms (-90% ~ 90% de FS) |
|
Rango de tiempo del paso de trabajo |
≤(365*24) h nuestros pasos de trabajo ； Compatibilidad con formato de hora 00 ： 00 ： 00.000(h ： mín. ： s. EM ) |
|
Frecuencia de muestreo |
10 Hz （ Intervalo de tiempo mínimo ： 100 EM ） |
|
7. Oh modo de funcionamiento |
|
|
Modo de carga y descarga |
Carga y descarga de corriente constante, carga y descarga de voltaje constante, carga y descarga de corriente constante y voltaje constante, carga y descarga de potencia constante, carga y descarga de pulsos, etc. |
|
condición de corte |
Voltaje, corriente, tiempo relativo, capacidad, energía, etc. |
|
Prueba DCIR |
Apoyo |
|
Modo de carga y descarga por pulsos |
Modo de corriente constante, modo de potencia constante |
|
Ancho de pulso mínimo |
500 ms |
|
El número de pulsos individuales |
Un solo paso de trabajo de pulso admite 32 pulsos diferentes |
|
Conmutación de pulsos |
Un paso de trabajo de pulso puede lograr una conmutación continua de carga o descarga. |
|
Condición de corte de pulso |
Voltaje, tiempo relativo |
|
8. Ciclo |
|
|
Ciclo rango de prueba |
1~65535 veces |
|
Pasos de trabajo de un solo ciclo |
≤255 |
|
Ciclo anidación |
< 10 capas |
|
9. Protección |
|
|
Protección de software |
Se pueden configurar la protección de datos en estado de apagado, la función de prueba fuera de línea y las condiciones de protección de seguridad. Los parámetros configurados incluyen: límite superior de voltaje, límite inferior de voltaje, límite superior de corriente, límite inferior de corriente, etc. |
|
Protección de hardware |
Protección contra conexión inversa, protección contra sobretensión, protección contra sobrecorriente, protección contra sobretemperatura, etc. |
|
10. Requisitos de comunicación y configuración del ordenador |
|
|
Requisitos de CPU |
Pentium de doble núcleo o superior, frecuencia 4G o superior |
|
Memoria |
Se recomienda 16G o más |
|
Método de comunicación de la computadora superior |
Basado en el protocolo TCP/IP |
|
S Requisitos del disco del servidor |
Se recomienda que tenga más de 500 GB. |
|
Requisitos del sistema operativo del servidor |
Windows 7 o superior |
|
Base de datos |
Los datos de prueba se gestionan de forma centralizada mediante la base de datos MySQL. |
|
Método de salida de datos |
SOBRESALIR 、 TXT 、 GRÁFICO 、 PDF 、 CSV |
|
Expansión de la comunicación (opcional) ) |
Admite comunicación CAN, RS485 y comunicación BMS, con función de configuración DBC |
|
11. Requisitos para el entorno de trabajo del equipo |
|
|
Rango de temperatura de funcionamiento |
0℃ ~40℃ (Dentro del rango de 25 ± 10 ℃, garantizar la precisión de la medición: desviación de precisión del 0,005 % de FS/℃) |
|
Rango de temperatura de almacenamiento |
-10℃ ~50℃ |
|
El rango de humedad relativa del entorno de trabajo |
≤70% RH ( Sin condensación de vapor de agua ) |
|
El rango de humedad relativa del entorno de almacenamiento |
≤80% RH ( Sin condensación de vapor de agua ) |
