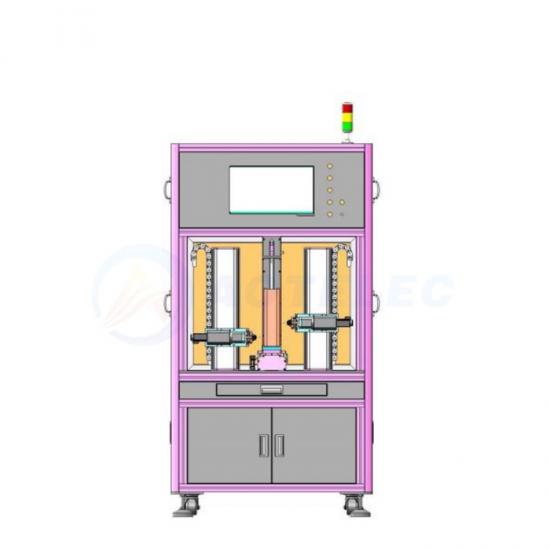

La soldadora por puntos automática de doble cara YCSM-20XZ es ideal para la soldadura por puntos de celdas de batería individuales en conexión en serie y en paralelo antes del ensamblaje en las fábricas de PACK. El control eléctrico de la soldadora por puntos adopta un diseño modular, que ofrece alta integración, versatilidad y fácil mantenimiento. El mecanismo de ejecución principal está controlado por un servomotor, lo que garantiza alta precisión y fiabilidad. El circuito eléctrico del equipo utiliza componentes y dispositivos de control estándar, tanto nacionales como internacionales, lo que facilita el mantenimiento y la sustitución.
Descripción de la función
1. La soldadora por puntos automática de doble cara admite el reinicio del punto de interrupción y está equipada con una fuente de alimentación de soldadura con transistores de 10000 A, capaz de soldar láminas de níquel de 0,3 mm o más delgadas.
2. La interfaz de programación es fácil de usar y admite tres modos: importación de dibujos CAD, matriz y operación manual. Permite almacenar cualquier cantidad de archivos de programación.
3. Cuenta con una función de recordatorio para el reemplazo de los pines de soldadura. El cabezal de soldadura utiliza circulación refrigerada por agua para disipar el calor, lo que reduce eficazmente el desgaste de los pines y mejora los resultados de la soldadura.
4. Equipado con un sistema de monitoreo de corriente de soldadura incorporado, puede monitorear la corriente de soldadura en tiempo real y tiene funciones de soldadura falsa y alarma de junta de soldadura fría para monitoreo de soldadura en tiempo real.






        Modelo de producto





        AOT-


        YCSM-20XZ





        Fuente de alimentación para soldadura





        Bifásica 220 V ± 10 %, 50 Hz ± 10 %





        Fuerza






         <


         1000 vatios






        Consumo de energía





        2000W





        Voltaje de entrada de la plataforma





        220 V 50 Hz





        Consumo de energía de la plataforma






         <


         800 W









        Dimensiones del equipo





        1440 mm


        ×


        1000 mm


        ×1


        850 mm








        Peso total del equipo





        360 kg








        Velocidad máxima del accionamiento del motor





        1000 mm/s
