Introducción

En el campo de almacenamiento de energía en rápida evolución, las baterías de las celdas de la bolsa se han convertido en una tecnología crítica debido a su diseño ligero, alta densidad de energía y flexibilidad en forma Un paso fundamental en su proceso de fabricación es el sellado de la bolsa de la batería, que afecta directamente el rendimiento, la seguridad y la longevidad Las máquinas de sellado juegan un papel vital para garantizar la encapsulación hermética del conjunto del electrodo y el electrolito, evitando la fuga, la entrada de humedad y la evolución del gas Este artículo proporciona un análisis profundo de los tipos de máquinas de sellado utilizadas en la producción de células de la bolsa, sus roles funcionales, características técnicas y aplicaciones de la industria

1 Descripción general de los requisitos de sellado de celda de bolsa

Antes de profundizar en máquinas de sellado, es esencial comprender los requisitos críticos para el sellado de las células de la bolsa:

Hermeticidad: prevención absoluta de aire, humedad o fuga de electrolitos

Resistencia mecánica: resistencia al estrés externo, vibración y expansión térmica

Compatibilidad del material: compatibilidad con la película aluminumlaminada (el material de la bolsa primaria)

Precisión del proceso: ancho de sellado consistente, control de temperatura y alineación

Velocidad y eficiencia: alto rendimiento para satisfacer las demandas de producción a escala industrial

La falla en cualquiera de estos aspectos puede conducir a fallas catastróficas, como fugitivo térmico o degradación de la capacidad

2 Tipos de máquinas de sellado para celdas de bolsas

Las máquinas de sellado se clasifican en función de sus mecanismos de sellado, nivel de automatización y etapas de aplicación (por ejemplo, sellado primario, sellado secundario, desgasificación) A continuación se presentan los tipos más utilizados:

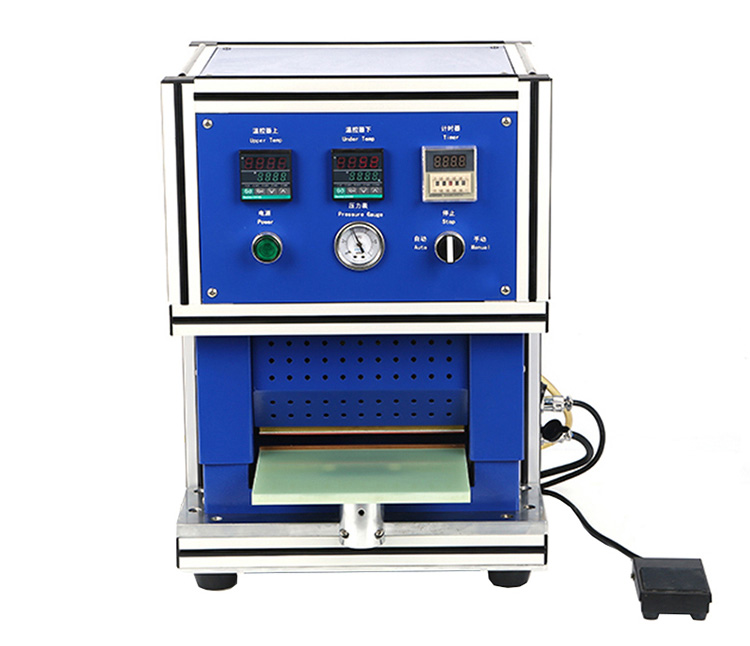

2 1 máquinas de sellado de calor

Role:

El sellado de calor es el método más común para unir el aluminiopelícula laminadacapas Utiliza calor controlado y presión para derretir la capa de polímero (típicamente polipropileno o polietileno) dentro de la película laminada, creando un enlace de fusión

Características clave:

Control de temperatura: los elementos de calentamiento de precisión (e G

Sistema de presión: los sistemas neumáticos o servidos aplican presión uniforme (por ejemplo, 0 2 ● 0 5 MPa) para garantizar un grosor de sello consistente (típicamente 1 ● 3 mm)

Sellado Jaws: las mandíbulas personalizables con recubrimientos de teflón evitan que la película se pegue

Aplicaciones: sellado primario (integración de pestañas de electrodos), sellado secundario (encapsulación final de llenado de electrolitos) y sellado de borde

Ventajas:

Operación de alta velocidad (hasta 30 ● 50 bolsas por minuto)

Compatible con películas laminadas de múltiples capas

Parámetros ajustables para diversos diseños de bolsa

Limitaciones:

Riesgo de sobrecalentamiento, lo que puede degradar el polímero o dañar los componentes internos

Requiere una alineación precisa para evitar arrugas o sellos débiles

2 2 máquinas de sellado en frío

Role:

El sellado en frío emplea adhesivos presionados sensibles (PSA) o resinas uvcables para unir las capas de bolsas sin calor Este método es ideal para componentes o materialesssensibles de calor

Características:

Aplicación adhesiva: los sistemas basados ​​en el rodillo aplican PSA de manera uniforme al área de sellado

Mecanismos de curado: las lámparas UV o los rodillos de presión activan el adhesivo

Temperatura: ambiente o ligeramente elevado (● ¤60 ° C)

Aplicaciones:

Pintas de sellado que contienen electrolitos temperaturas sensibles a los electrolitos

Reparación de sellos defectuosos en bolsas preformadas

Ventajas:

Elimina el estrés térmico en los componentes de la batería

Adecuado para películas laminadas delgadas o delicadas

Limitaciones:

Menor resistencia mecánica en comparación con los sellos de calor

Los tiempos de curado más lentos pueden reducir el rendimiento

2 3 máquinas de sellado ultrasónico

Role:

El sellado ultrasónico utiliza vibraciones de alta frecuencia (20 ● 40 kHz) para generar calor localizado a través de la fricción, derritiendo las capas de polímero para su enlace

Características:

Frecuencia y amplitud: generadores ultrasónicos ajustables y diseños de bocina

Eficiencia energética: disipación de calor mínima en comparación con el sellado de calor convencional

Velocidad de sellado: ciclos rápidos (e G., 0 5 ● 2 segundos por sello)

Aplicaciones:

Sellado de alta precisión de las regiones de pestaña (crítico para prevenir la fuga de electrolitos)

Películas multicapa con materiales heterogéneos

Ventajas:

Ninguna fuente de calor externa reduce los riesgos de daño térmico

Excelente para geometrías de sello pequeñas o intrincadas

Limitaciones:

Alto costo de equipo inicial

Limitado a materiales que responden bien a la energía ultrasónica

2 4 máquinas de sellado láser

Role:

El sellado láser emplea vigas láser enfocadas (e G., CO ● o láseres de fibra) para derretir y fusionar las capas de polímero Este método está ganando tracción por su naturaleza de precisión y sin contacto

Características:

Parámetros láser: longitud de onda (9 ● 11 µm para CO ● láseres), potencia (50 ● 200 W) y velocidad de escaneo

Monitoreo en tiempo real: los sensores integrados detectan la calidad del sello y los parámetros de ajuste

Aplicaciones:

Celdas de bolsa de alto valor que requieren precisión de MicronLevel (e G., dispositivos médicos aeroespaciales)

Sellado hermético de puertos de desgasificación después de la formación

Ventajas:

El proceso sin contacto elimina el desgaste mecánico

SEALES ULTRANARROW (<0 5 mm) Guardar material y espacio

Limitaciones:

Altos costos de equipos y mantenimiento

Requiere protocolos de seguridad estrictos para uso láser

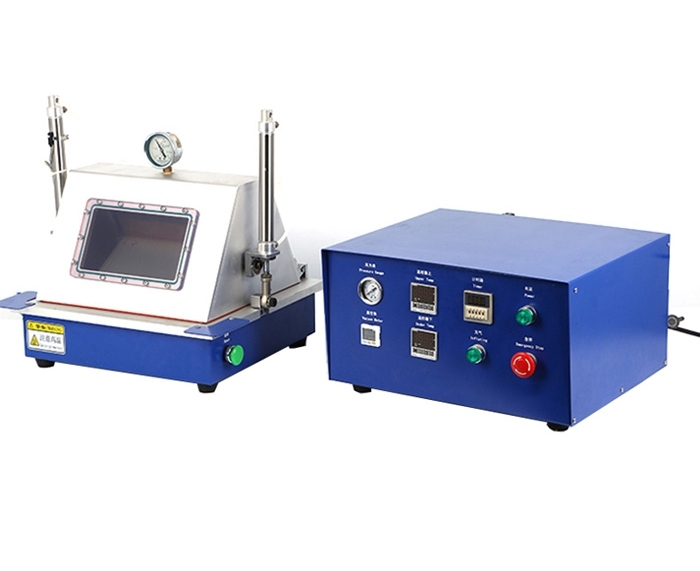

2 5 máquinas de sellado de vacío

Role:

El sellado de vacío elimina el aire de la bolsa antes del sellado final, crítico para prevenir la acumulación de gas y mejorar la humectabilidad de los electrolitos

Características:

Cámaras de vacío: sistemas por lotes o en línea con niveles de vacío hasta 0 1 ● 1 Mbar

Integración: a menudo combinada con unidades de sellado de calor o ultrasónicos

Aplicaciones:

Sellado primario en ambientes de habitación seca

Desgasificación y sellado final después de la formación

Ventajas:

Mejora el rendimiento celular al eliminar los bolsillos de aire

Reduce los riesgos de oxidación durante el almacenamiento

Limitaciones:

Tiempos de ciclo más lentos debido al bombeo de vacío

Mantenimiento complejo de sistemas de vacío

3 Parámetros técnicos críticos e innovaciones

Las máquinas de sellado modernas incorporan tecnologías avanzadas para abordar los desafíos de la industria:

3 1 Sistemas de control de precisión

Control de temperatura del cuadro cerrado: los controladores PID con termopares aseguran la precisión de ± 1 ° C

Forzar retroalimentación: los servomotores ajustan la presión dinámicamente para acomodar las variaciones de espesor de la película

3 2 sistemas de alineación de visión

Cámaras CCD: alinee automáticamente las bolsas y las pestañas de electrodos dentro de ± 0 1 mm de tolerancia

Algoritmos de IA: detectar defectos (e G., arrugas, vacíos) en tiempo real

3 3 Sistemas de sellado híbrido

Calor + ultrasónico: combina la velocidad del sellado de calor con precisión de ultrasónicos para las regiones de pestaña

Láser + Vacú: asegura sellos herméticos en entornos de humedad ultralvalizada

3 4 Industria 4 0 Integración

Conectividad IoT: monitoreo remoto del rendimiento de la máquina y el mantenimiento predictivo

Gemelos digitales: simule procesos de sellado para optimizar los parámetros antes de las pruebas físicas

4 Criterios de selección para máquinas de sellado

Elegir la máquina de sellado correcta depende de múltiples factores:

Escala de producción: las líneas de alta velocidad favorecen los selladores de calor o ultrasónicos; Los lotes pequeños pueden usar sistemas láser

Material de la bolsa: las películas más gruesas requieren una mayor presión/calor, mientras que las PSA se adaptan a las capas temperáticas sensibles

Presupuesto: las máquinas láser y ultrasónicas implican mayores tasas de defectos pero tasas de defectos más bajas

Normas de seguridad: cumplimiento de las certificaciones IEC 62133, UL 1642 e ISO 9001

5 Desafíos y tendencias futuras

Desafíos:

Evolución material: nuevas películas laminadas (e G

Sostenibilidad: Reducción del consumo de energía y desechos de polímeros

Tendencias futuras:

Sellado adaptativo de Audriven: el aprendizaje automático ajusta los parámetros en tiempo real según la retroalimentación del material

Fabricación verde: adhesivos biobasados ​​y materiales de bolsa reciclable

Miniaturización: selladores compactos para baterías sólidas o flexibles

Las máquinas de sellado son la columna vertebral de la fabricación de células de la bolsa, cayendo la brecha entre la ciencia de los materiales y la eficiencia de producción Desde el sellado de calor tradicional hasta los sistemas láser Cuttingedge, cada tecnología ofrece ventajas únicas adaptadas a aplicaciones específicas A medida que crece la demanda de baterías de alto rendimiento, seguras y sostenibles, los avances en el sellado de maquinaria continuarán desempeñando un papel fundamental en la configuración del futuro del almacenamiento de energía.
