Existen varios tipos de arrugas en las láminas de los electrodos de la batería de litio, el borde ondulado del electrodo de la batería de litio, las arrugas del electrodo de la batería de litio y las arrugas en el área de pintura.

Por supuesto, hay varios grados de severidad de las arrugas. Las arrugas en el área de recubrimiento del electrodo harán que la superficie de la celda descubierta sea irregular y la concentración de tensión puede dañar el separador de la batería, lo que provocará un microcortocircuito o un cortocircuito de la celda. Las arrugas en las lengüetas afectarán la fuerza de soldadura de las lengüetas, lo que dará como resultado una soldadura deficiente o un aumento de la resistencia de la batería. La batería se calentará rápidamente durante la carga y descarga, y el ciclo de vida decaerá más rápido. Los pliegues de las orejas postizas también pueden perforar el tabique y provocar un cortocircuito. Es más probable que el material activo se caiga en el borde arrugado de la pieza polar, y la lámina expuesta es un problema de calidad grave para la pieza polar. En resumen, el arrugamiento de la pieza polar debe estar bien controlado. Hay muchas razones para que la pieza polar se arrugue, incluido el material del electrodo en sí y la precisión del equipo. A continuación los analizaré uno por uno.

La lámina de cobre y la lámina de aluminio están hechas de bloques de cobre y aluminio mediante extrusión y láminas, que tienen un buen procesamiento y ductilidad del metal. Cuando se enrolla la pieza polar, los materiales activos se aprietan entre sí y se aplica cierta presión a la lámina de cobre y la lámina de aluminio, lo que producirá una cierta extensión. Durante el laminado, la parte no recubierta de materia activa no se estira, pero la pieza polar con materia activa se estira bajo la acción de la presión del rodillo. El estiramiento de las dos posiciones es inconsistente, y el borde de la hoja tiene una apariencia formada. Si es grave, se formarán finas arrugas.

El arrugamiento de la pieza polar está relacionado con la densidad de compactación de la pieza polar. Cuanto mayor sea la densidad de compactación, más grave será la arruga. Las arrugas también están relacionadas con el material del colector actual. Cuanto más delgado es el material base, más evidente es el fenómeno de la lámina arrugada y no es fácil de ajustar. Esta es también la razón por la que es difícil utilizar papel de aluminio por debajo de 12 μm en el mercado.

Además, la incoherencia de la densidad de la superficie transversal y la densidad de la superficie longitudinal del revestimiento también aumentará el grado de arrugamiento de la pieza polar. Cuando la densidad de la superficie es inconsistente, la tensión de la pieza polar será inconsistente y la superficie de la pieza polar será desigual después de que se libere la tensión. Cuando el rodillo de la prensa de rodillos de batería de litio está desgastado, la superficie del rodillo adoptará una forma cóncava y la densidad de compactación en el medio de la pieza polar será inconsistente con la densidad de compactación en el borde de la pieza polar y la extensión será inconsistente, por lo que se producirán arrugas. La posición local del rollo se desgasta debido a razones anormales, y la superficie de la pieza polar también será irregular después de enrollarse.

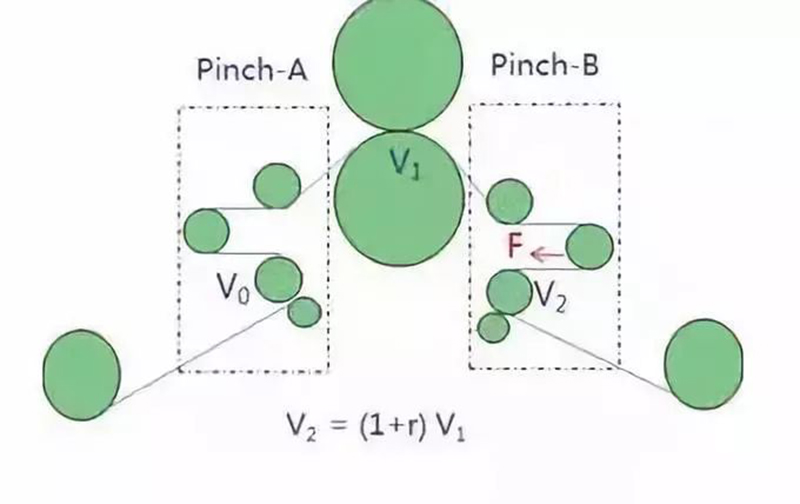

Además de las razones anteriores, hay rodillos no paralelos, tensión desigual y alineación excesiva de los lados simple y doble del revestimiento, lo que también hará que la pieza polar se arrugue. La tensión de bobinado desigual causará bordes ondulados de la pieza polar, los rodillos que pasan no paralelos causarán pliegues de lengüeta, la alineación de revestimiento de un solo lado y de ambos lados que exceda el límite afectará el dispositivo de corrección de desviación de la prensa de rodillos, lo que resultará en un ligero balanceo de la pieza polar y el borde posterior del rodillo de sobrepresión La densidad de la superficie de la posición es inconsistente con la de la posición media, lo que resulta en sobrepresión o bordes ondulados.
