En la revolución silenciosa del almacenamiento de energía, una notable pieza de maquinaria industrial funciona con precisión a nivel de micrones para crear los núcleos de energía de nuestro futuro electrificado La máquina de bobinado celular de la bolsa, a menudo pasada por alto fuera de los círculos de fabricación, juega un papel fundamental en la determinación del rendimiento, la seguridad y la rentabilidad de las baterías de iones de litio que impulsan todo, desde teléfonos inteligentes hasta vehículos eléctricos Desentircamos la maravilla de la ingeniería detrás de estas máquinas y comprendamos su posición crucial en la producción moderna de baterías

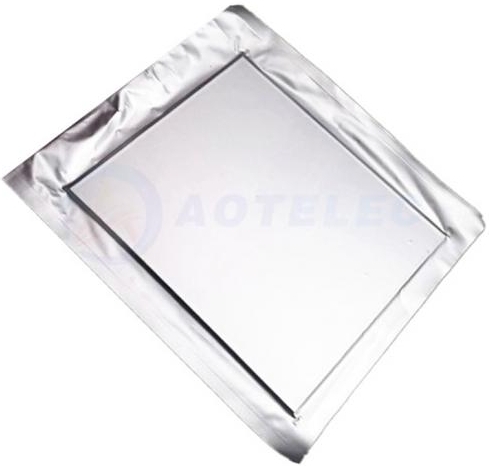

Anatomía de una célula de bolsas

Antes de examinar el máquina sinuosa, debemos entender su creación A diferencia de las células cilíndricas rígidas o prismáticas, las células de la bolsa utilizan envases laminados flexibles (por lo tanto, "paquete suave") que contiene electrodos apilados o de heridas Este diseño ofrece una densidad de energía superior (hasta 300 WH/kg) y factores de forma flexible: ventajas que impulsan su dominio en la electrónica portátil y la creciente adopción de EV (35% de las baterías EV globales en 2023, por investigación de SNE)

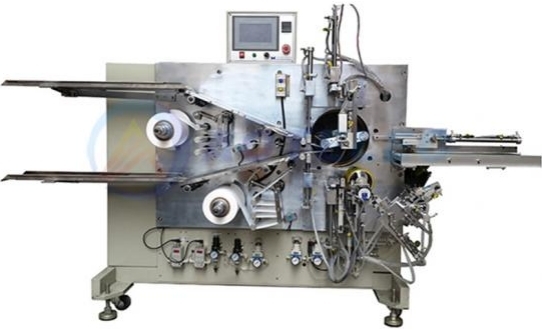

El proceso de devanado desmitificado

1 Alimentación y alineación de materiales

La máquina comienza alimentando hojas de electrodos (ánodo y cátodo) y materiales separadores de rollos jumbo Una batería típica de 100Ah EV requiere:

- Ánodo de 20m de largo (papel de cobre con grafito revestimiento)

- 22m cátodo (papel de aluminio con NMC/LFP)

- Polímero de 45m separador(7-16î¼m de espesor)

Los sensores láser y los sistemas de visión artificial alinean los materiales con ● ¤50î¼m Precisión: crítico dado que la desalineación de 1 mm puede reducir la capacidad en un 5% (datos del laboratorio nacional de Oak Ridge)

2 Ballet de control de tensión

A medida que los materiales progresan a través de 12-24 rodillos guía, los servomotores mantienen una tensión precisa (rango de 2-15n) Demasiada tensión corre el riesgo de arrancar el recubrimiento de cátodo frágil (50-100î¼m de espesor); Muy pequeñas causas arrugas Las máquinas avanzadas usan mapeo de tensión en tiempo real, ajustando cada 0 1 segundos

3 El devanado del núcleo

Aquí es donde sucede la magia El "corazón sinuoso" utiliza un huso giratorio (200-800 rpm) para crear la estructura de gelatina:

-Las capas de separador de cátodo-separador-anode se enrolan en una configuración de rollo suizo

- Las máquinas modernas alcanzan la precisión del tono de devanado de ± 0 1 mm

- Cámaras controladas por temperatura (25 ± 1 ° C) Evitar errores de expansión térmica

4 Soldadura de pestañas

Los soldadores ultrasónicos unen pestañas de electrodo con 5000-10000 vibraciones/seg, creando enlaces que deben soportar la fuerza de extracción de 50 kg (según el estándar GB/T 31485)

5 Control de eyección y calidad

La celda de la herida se somete:

- Inspección de rayos X (detectando ● ¥ 100î¼m Defectos)

- Pruebas de capacitancia (precisión de ± 1%)

- Comprobaciones dimensionales automatizadas

Por qué es importante que sea sinuoso: el multiplicador de rendimiento

1 Optimización de densidad de energía

El devanado preciso minimiza el "espacio muerto" entre las capas Las máquinas de nivel superior alcanzan 98 5% de utilización del material frente al 92% en procesos manuales Para una batería EV de 75kWh, esta diferencia equivale a un rango adicional de 25 km

2 Garantía de seguridad

Las arrugas microscópicas o la contaminación de partículas metálicas (● ¥ 20î¼m) de mal devanado pueden causar crecimiento de dendrita y fugitivo térmico Las máquinas modernas de la devanada se integran:

- 5MP+ cámaras que detectan partículas de 15î¼m

- Extracción de polvo electrostático (99 5% de eficiencia)

- Predicción de defectos con IA

3 Escalabilidad de producción

Las máquinas de bobinado líderes ahora logran:

- 15-20ppm (células por minuto)

- <0 Tasa de defectos del 3%

- Cambio rápido (<10 minutos entre modelos)

Esto permite reducciones de costos de $ 150/kWh (2015) a $ 97/kWh (2023 Bloombergnef Data) para baterías de iones de litio

Evolución de la tecnología sinuosa

1 Primera generación (2000)

- Carga de material manual

- â ± 0 Precisión de 3 mm

- velocidad de 5 ppm

2 Estado actual (2020)

-sinuoso "autoapimentado" con alimentación de IA

- Simulaciones gemelas digitales

- 0 Medición láser de 5î¼m

-Modelos de 30 ppm ultra alta velocidad

3 Future Frontiers

- devanado de electrodo seco (eliminando el solvente)

- Adaptación de batería de estado sólido

- Alineación magnética cuántica

Impacto y sostenibilidad del mercado

Con la capacidad global de fabricación de baterías proyectada para llegar a 6 8twh para 2030 (inteligencia mineral de referencia), los avances de las máquinas de devanado contribuyen directamente a:

- ahorros anuales de 18 millones de toneladas CO2 a través de una mejor eficiencia de producción

- Reducción del 30% en la huella de fábrica a través de diseños compactos

- habilitar el reciclaje de la batería a través del desmontaje de la celda más fácil

Desde los fabricantes de semiconductores de precisión a microescala hasta su impacto a la macroescala en la descarbonización global, las máquinas de devanamiento celular de la bolsa ejemplifican cómo la innovación industrial potencia las revoluciones tecnológicas A medida que la demanda de la batería crece un 25% anual (idtechex), estas máquinas sin pretensiones seguirán siendo centrales para construir la infraestructura de almacenamiento de energía del mañana, una capa perfectamente herida a la vez.
