1 、 ¿Qué es una máquina ranuradora de baterías?

El máquina ranuradora de baterías Es un equipo de precisión fundamental en la producción de baterías de iones de litio y baterías de níquel-metal hidruro/níquel-cadmio. Es un dispositivo especializado que procesa ranuras uniformes en posiciones designadas en carcasas cilíndricas de acero o aluminio para baterías mediante laminación mecánica o tecnología de corte láser. Sus componentes principales incluyen un sistema de control PLC, un módulo de corte por laminación de alta precisión, un mecanismo de sujeción flexible y un dispositivo de eliminación de polvo por vacío. Se puede adaptar a todas las series de celdas cilíndricas, como 18650, 21700, 26650 y 32650, logrando un procesamiento de ultra alta precisión con una tolerancia de profundidad de ranura de ± 0,02 mm y tolerancia de concentricidad de ± 0,01 mm. Por favor, indique el texto que desea traducir.

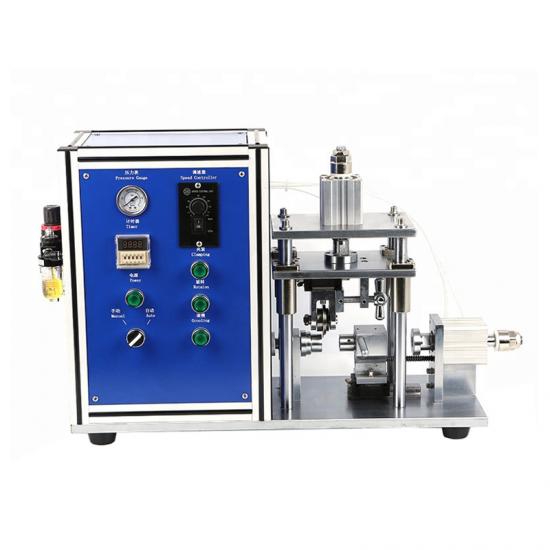

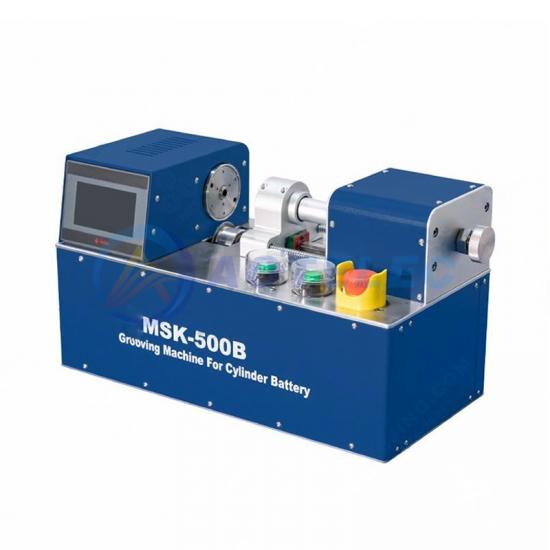

Según su grado de automatización, el equipo se divide en dos tipos principales: semiautomático y totalmente automático. Los modelos semiautomáticos requieren asistencia manual para la carga y descarga de materiales y son adecuados para investigación y desarrollo, así como para la producción en lotes pequeños. Los modelos totalmente automáticos integran un proceso automático de alimentación, posicionamiento, ranurado y descarga, que se puede conectar sin problemas a las líneas de producción de paquetes de baterías de litio y satisface las necesidades de la producción en masa a gran escala.

2. La función principal de la máquina ranuradora de baterías

Garantizar la fiabilidad del sellado: La ranura proporciona una referencia de instalación precisa para el anillo de sellado de la batería, evitando fugas de electrolito. En la producción de baterías para vehículos eléctricos, la precisión del ranurado afecta directamente al rendimiento de sellado del módulo. Un estudio realizado por un fabricante de automóviles demostró que, tras utilizar una máquina ranuradora de alta precisión, la tasa de fallos por fugas en el paquete de baterías se redujo del 0,3 % al 0,01 %.

Mejora de la estabilidad estructural: Fija el núcleo de bobinado interno de la celda de la batería mediante un diseño de ranura para evitar el desplazamiento de la lámina del electrodo causado por la vibración. En el escenario del paquete de baterías de almacenamiento de energía, la estabilidad estructural de las celdas de la batería con tratamiento ranurado ha mejorado en un 40% en el -20 ℃ a 60 ℃ Prueba del ciclo ambiental. Proporcione el texto que desea traducir.

Adaptación a la producción automatizada: El modelo totalmente automático alcanza una eficiencia de procesamiento de 40 ppm (2400 piezas por hora), 30 veces superior a la del funcionamiento manual. Permite almacenar más de 100 conjuntos de parámetros y se puede reconfigurar rápidamente en 3 minutos, satisfaciendo así las necesidades de producción flexible de diversos tipos de celdas de batería.

Optimización del rendimiento electroquímico: Controlar con precisión el tamaño de la ranura puede reducir la concentración de tensiones en la lámina del electrodo y aumentar la densidad energética de la batería. Por ejemplo, tras optimizar el corte de las baterías de potencia 21700, la densidad energética de una sola celda puede aumentar entre un 5 % y un 8 %.

3. Escenarios de aplicación

Producción de baterías para vehículos de nueva energía: En la línea de producción de celdas 4680 de Tesla, la máquina ranuradora automática funciona continuamente durante 72 horas, con el error de profundidad de ranura mantenido dentro ± 0,03 mm. Es adecuado para diseños ultrafinos con un espesor de carcasa de acero de 0,25 mm, evitando la deformación de la carcasa causada por el ranurado y manteniendo un límite elástico superior al 99,8 %. Proporcione el texto que desea traducir.

Procesamiento de baterías para electrónica de consumo: Al procesar celdas de batería 18650 para teléfonos móviles y computadoras portátiles, el equipo utiliza un 10 ° Diseño de cuchilla de rodillo angular y un sistema de sujeción flexible para resolver el problema de las rebabas al ranurar carcasas de aluminio ultrafinas (0,2 mm de espesor), logrando una rugosidad superficial de la ranura de Ra0,4. μ m, eliminando la necesidad de un proceso de molienda secundario. Proporcione el texto que desea traducir.

Producción personalizada de baterías de almacenamiento de energía: Para celdas de almacenamiento de energía 32650, el equipo puede ajustar rápidamente el ancho de la ranura (1,1 - 1,5 mm) y la profundidad de la ranura (1,2 - 2,0 mm) a través de la interfaz táctil HMI. Pantalla. Admite pedidos personalizados de lotes pequeños, con un ciclo de respuesta reducido a 3-7 días, satisfaciendo así las diversas demandas del mercado de almacenamiento de energía doméstica.

4. Preguntas frecuentes

(1) ¿Qué causa vibraciones excesivas durante el funcionamiento del equipo? Proporcione el texto que desea que se traduzca.

Causas comunes: Deformación del rodillo de corte diamantado, desgaste de la placa de sujeción o daños en el cojinete del eje de salida. La solución consiste en sustituir el rodillo de corte por uno de las mismas especificaciones, las piezas desgastadas y recalibrar la concentricidad del cojinete. Proporcione el texto que desea traducir.

(2) ¿Con qué frecuencia se realiza el mantenimiento del equipo? Proporcione el texto que desea que se traduzca.

Mantenimiento básico: La placa de cocción debe calibrarse una vez cada millón de piezas procesadas, y los rodamientos deben lubricarse y recibir mantenimiento cada 3 meses. Se recomienda reemplazar las piezas consumibles (escobillas de carbón, anillos de sellado) cada 6 meses. El costo promedio anual de mantenimiento es inferior al 2 % del precio total del equipo. Proporcione el texto que desea traducir.

(3) ¿Cuáles son las ventajas en comparación con las máquinas de ranurado láser? Proporcione el texto que desea que se traduzca.

La máquina ranuradora mecánica tiene un coste un 50 % menor y la ranura no presenta zona afectada por el calor, evitando la fragilización de la carcasa causada por el láser, lo que la hace más adecuada para la producción en masa a gran escala. El modelo láser es más adecuado para escenarios de microranurado de ultraprecisión (ancho de ranura < 1 mm). Proporcione el texto que desea traducir.

Como "guardiana de precisión" en la fabricación de baterías de litio, el rendimiento de una máquina cortadora de baterías determina directamente la seguridad, la consistencia y la vida útil de la batería. Al elegir una, es necesario considerar los requisitos de capacidad de producción (semiautomática/totalmente automática), los requisitos de precisión ( ± 0,01~ ± 0,03 mm) y certificaciones de conformidad para la exportación. Es recomendable priorizar aquellos con parámetros transparentes y gran adaptabilidad a diferentes escenas.
