En la producción de baterías cilíndricas, las máquinas de soldadura por puntos desempeñan un papel fundamental, asegurando la calidad y confiabilidad de los procesos de soldadura que son cruciales para el rendimiento de la batería.

1.Papel de las Máquinas de soldadura por puntos en la producción de baterías cilíndricas

Las baterías cilíndricas, como un tipo importante de baterías de iones de litio, tienen la soldadura como un paso particularmente crítico en su proceso de fabricación. Las máquinas de soldadura por puntos, como equipo principal para este paso, están mejorando la calidad de las baterías cilíndricas con sus ventajas únicas.

Garantizar conexiones sólidas:

Las máquinas de soldadura por puntos son dispositivos dedicados que utilizan el principio de soldadura por resistencia. Logran una conexión firme entre las pestañas de los electrodos positivo y negativo de la batería de litio y las pestañas de conexión de la batería controlando con precisión la corriente, el tiempo y la presión de soldadura.

Esto garantiza que la soldadura sea fuerte y confiable, evitando problemas como el desprendimiento o la fractura de la pestaña durante el uso de la batería.

Protección de la estructura de la batería:

Al controlar con precisión los parámetros de soldadura, las máquinas de soldadura por puntos pueden generar temperaturas suficientemente altas en un período corto, lo que hace que los materiales metálicos se derritan y se conecten rápidamente, evitando al mismo tiempo daños térmicos en las áreas circundantes.

Esto protege la estructura interna de la batería y extiende su vida útil.

Mejora de la eficiencia de la producción:

Las máquinas de soldadura por puntos están equipadas con control automatizado y funciones de gestión inteligente, lo que permite operaciones de soldadura continuas y estables, lo que mejora significativamente la eficiencia de la producción.

También pueden detectar y reparar automáticamente anomalías durante el proceso de soldadura, asegurando la continuidad y estabilidad de la producción.

Adaptación a varios tipos de baterías:

Las máquinas de soldadura por puntos pueden adaptarse a diferentes materiales y especificaciones de pestañas de baterías de litio, satisfaciendo las necesidades de diversos requisitos de fabricación de baterías.

En el proceso de fabricación de baterías cilíndricas, las máquinas de soldadura por puntos se utilizan principalmente para soldar entre las pestañas de la batería y las pestañas de conexión.

Mejora de la calidad de la batería:

La aplicación de máquinas de soldadura por puntos de baterías en la fabricación de baterías cilíndricas tiene un profundo impacto en la calidad de las baterías.

Mejora la firmeza y confiabilidad de la soldadura, reduce el riesgo de daño térmico durante la soldadura y optimiza el proceso de producción, reduciendo los costos de producción.

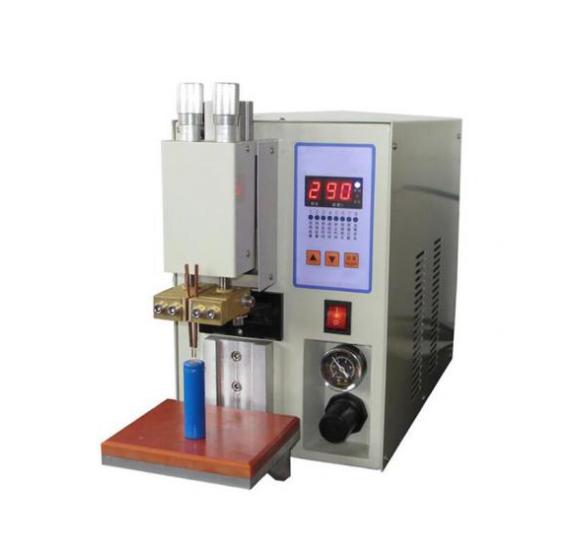

2.Principio de funcionamiento de las máquinas de soldadura por puntos en la producción de baterías cilíndricas

El principio de funcionamiento de las máquinas de soldadura por puntos, especialmente en la fabricación de baterías cilíndricas, se basa principalmente en la soldadura por resistencia. Aquí hay una explicación detallada

Principio de calentamiento por resistencia:

Cuando dos piezas metálicas se sujetan entre sí mediante electrodos, se introduce corriente en la superficie de contacto metálica, generando un efecto de calentamiento por resistencia.

Este proceso aumenta rápidamente la temperatura de la superficie de contacto hasta el punto de fusión del metal, formando una zona fundida.

Al mismo tiempo, se aplica una cierta presión para conectar firmemente las dos partes metálicas en estado fundido.

Después de un cierto tiempo de soldadura, la corriente se detiene y el área de soldadura se enfría y solidifica, completando el proceso de soldadura.

Presión del electrodo y aplicación de corriente:

Durante la operación, dos electrodos comprimen la pieza de trabajo, lo que hace que dos capas de metal formen una cierta resistencia de contacto bajo la presión de los dos electrodos.

Cuando la corriente de soldadura fluye de un electrodo al otro, se produce una soldadura térmica instantánea en los dos puntos de resistencia de contacto, completando el proceso de soldadura.

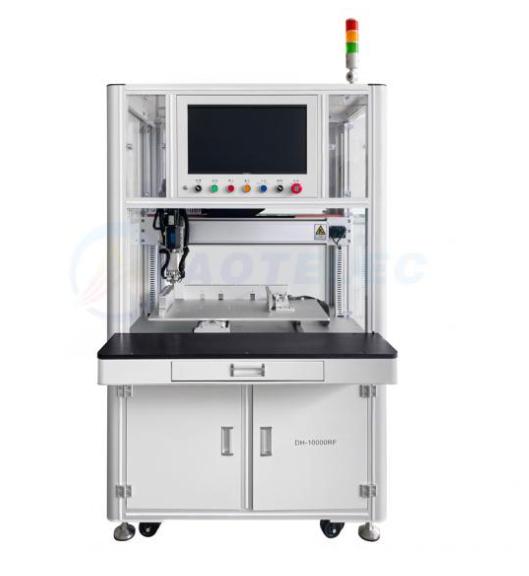

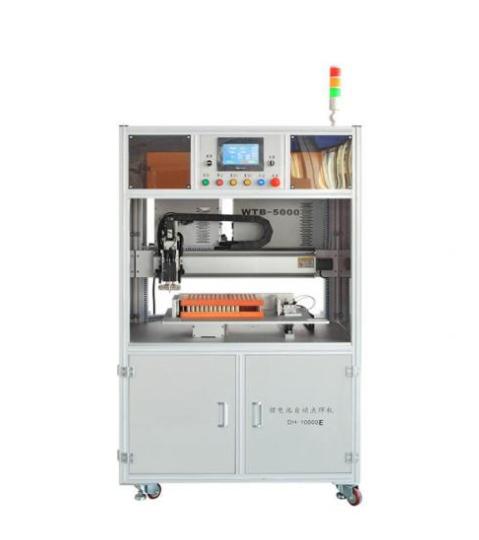

Automatización y control:

Las máquinas de soldadura por puntos con baterías de litio cilíndricas son equipos de fabricación avanzados que integran maquinaria, sistemas eléctricos, sistemas de control, sensores y tecnología informática.

Adoptan sistemas avanzados de control de automatización, lo que permite operaciones de soldadura por puntos continuas y de alta velocidad, lo que mejora significativamente la eficiencia de la producción.

Por ejemplo, algunos modelos de máquinas automáticas de soldadura por puntos pueden alcanzar eficiencias de producción de 3600~4500 piezas por hora.

Tipos de corriente y ventajas:

Las máquinas de soldadura por puntos utilizan corriente continua (CC) o corriente alterna (CA).

Las máquinas de soldadura por puntos de CC se utilizan ampliamente debido a su calidad de soldadura estable y su pequeña zona afectada por el calor.

Las máquinas de soldadura por puntos de CA se utilizan en algunas situaciones debido a su gran adaptabilidad a la red eléctrica y a sus menores costos de equipo.

Las principales ventajas de la soldadura por puntos incluyen alta eficiencia y uniformidad, economía y utilización eficiente de la energía eléctrica para el proceso de soldadura.

Aplicaciones y avances:

La soldadura por puntos es un proceso de soldadura rápido ampliamente utilizado en diversas industrias, como la automotriz, aeroespacial, muebles metálicos, electrónica y construcción de edificios.

En la industria automotriz, la soldadura por puntos se utiliza para ensamblar carrocerías. En electrónica, conecta celdas de batería y placas de circuito.

Los avances en la tecnología de soldadura por puntos se centran en mejorar la eficiencia, la automatización y la sostenibilidad. Esto incluye la integración de inteligencia artificial para optimizar los procesos y el desarrollo de tecnologías de soldadura respetuosas con el medio ambiente, como la soldadura láser y ultrasónica.

Mecanismo detallado de las máquinas de soldadura por puntos:

Composición y proceso de trabajo:

Una máquina de soldadura por puntos típica consta de un transformador que produce alta corriente a bajo voltaje.

Los electrodos están conectados a los extremos del devanado secundario para dirigir la corriente a la pieza de trabajo.

Una disposición pone los electrodos en contacto con la pieza de trabajo y aplica la presión mecánica necesaria.

Durante el proceso de soldadura por puntos, los materiales a soldar se superponen y se presionan entre dos electrodos enfriados por agua, y una alta corriente eléctrica pasa a través del conjunto.

Los metales en la zona de presión se calientan hasta su temperatura de fusión y la unión formada se enfría bajo presión.

Control de parámetros de soldadura:

La calidad de la soldadura por puntos se ve afectada principalmente por factores como el valor de la corriente de soldadura, la duración del flujo de corriente y la presión entre las puntas de los electrodos.

Las máquinas de soldadura por puntos controlan con precisión estos parámetros para garantizar un rendimiento de soldadura óptimo.

Para los procesos de soldadura por puntos, la corriente de soldadura requerida suele ser de alrededor de 5000 amperios y el voltaje entre electrodos suele ser inferior a 3 voltios.

Máquinas de soldadura por puntos de doble cara:

Las máquinas de soldadura por puntos de doble cara son una forma avanzada de máquinas de soldadura por puntos de baterías de litio, capaces de soldar simultáneamente los electrodos positivo y negativo de la batería.

Utilizan sistemas de control de precisión y fuentes de alimentación de soldadura estables para garantizar un control preciso de los parámetros de soldadura.

Estas máquinas pueden ajustar automáticamente los parámetros de soldadura según el tipo y la especificación de la batería, lo que permite una gestión inteligente.

Consideraciones de seguridad y mantenimiento

Si bien las máquinas de soldadura por puntos son cruciales para la fabricación de baterías cilíndricas, la seguridad y el mantenimiento son igualmente importantes:

Precauciones de seguridad:

Antes de la operación, verifique siempre si el equipo está en buenas condiciones, asegurándose de que los cables de alimentación, electrodos y otros componentes no estén dañados o flojos.

Siga estrictamente el manual de operación para evitar daños al equipo o lesiones personales debido a una mala operación.

Mantenimiento y servicio:

Mantenga periódicamente el equipo para garantizar su funcionamiento normal.

Esto incluye limpiar electrodos y superficies de soldadura, verificar si hay daños en cables y conexiones y lubricar piezas móviles.

Los problemas comunes, como soldaduras débiles y electrodos pegados, se pueden resolver mediante una limpieza adecuada, ajuste de parámetros y cumplimiento de las normas de seguridad.

3.Conclusión

En resumen, las máquinas de soldadura por puntos desempeñan un papel vital en la fabricación de baterías cilíndricas. Sus ventajas únicas, como el control preciso de los parámetros de soldadura, la automatización y las funciones de gestión inteligente, y la adaptabilidad a diversos tipos y especificaciones de baterías, mejoran significativamente la calidad de las baterías y la eficiencia de producción. A medida que la industria de la nueva energía continúa desarrollándose y la tecnología avanza, las máquinas de soldadura por puntos seguirán desempeñando un papel crucial, impulsando el desarrollo de la industria de la nueva energía y contribuyendo a la sostenibilidad ambiental.

La función y el principio de funcionamiento de las máquinas de soldadura por puntos en la producción de baterías cilíndricas están entrelazados, formando un vínculo fundamental en el proceso de fabricación. Al comprender y utilizar eficazmente estas máquinas, los fabricantes pueden garantizar la producción de baterías cilíndricas de alta calidad que satisfagan las crecientes demandas del mercado.
