Las baterías cilíndricas de litio (18650, 21700, 4680 y otros modelos) dominan los mercados de electrónica de consumo, herramientas eléctricas y almacenamiento de energía nueva. El proceso de sellado es un procedimiento central de fabricación irreversible después de la inyección de electrolito, la desgasificación y el ensamblaje de la tapa. Una máquina selladora de baterías cilíndricas es un equipo de precisión especializado que engarza y comprime mecánicamente la carcasa de acero de la batería y la tapa superior para formar una unión metálica completamente hermética. Un sellado deficiente causará directamente fugas de electrolito, infiltración de humedad interna, aceleración de la autodescarga, abombamiento o incluso riesgos de fuga térmica. Este artículo explica sistemáticamente el principio de funcionamiento central de la máquina y las precauciones estandarizadas de seguridad, operación y mantenimiento para uso en laboratorio y producción en masa.

1. Principio de funcionamiento central de la máquina selladora de baterías

Existen tres tipos principales de accionamiento de equipos de sellado: máquinas de engarce hidráulicas manuales, neumáticas semiautomáticas y servoautomáticas totalmente automáticas, todas siguiendo la misma lógica de sellado por compresión en frío sin soldadura a alta temperatura. Todo el sistema de trabajo consta de una unidad de accionamiento de potencia, un molde de posicionamiento de alta precisión, un mecanismo guía de cuatro columnas, un módulo de monitoreo de presión y un sistema de control de seguridad.

1.1 Mecanismo de sellado por engarce mecánico

Después de la inyección de líquido y el reposo, la celda cilíndrica con una carcasa de acero ranurada previamente y una tapa ensamblada se fija verticalmente en el molde inferior de posicionamiento correspondiente. El troquel superior de sellado es impulsado por un cilindro hidráulico, cilindro neumático o servomotor para desplazarse hacia abajo a lo largo de postes guía lineales paralelos, aplicando presión vertical uniforme sobre el borde curvado de la carcasa y la junta metálica de la tapa. Bajo una presión constante calibrada, el borde fino de acero de la carcasa se deforma plásticamente y se pliega firmemente sobre el anillo de sellado de la tapa, creando un borde metálico de sellado continuo y sin espacios. Esta compresión física en frío aísla el sistema interno de electrodos del aire, la humedad y el polvo externos, bloqueando la volatilización del electrolito y evitando que el oxígeno dentro de la celda active reacciones secundarias.

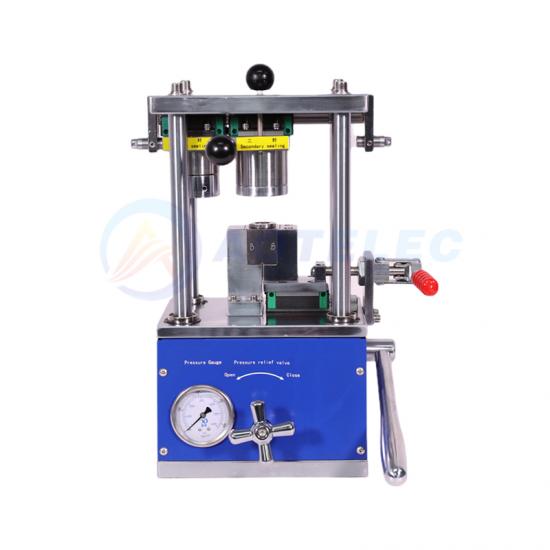

El rango de presión estándar varía según el tamaño de la batería: 6–8 MPa para celdas 18650/21700, equivalente a una fuerza vertical de engarce de 1000–1200 kg. Una presión excesiva aplasta la carcasa de acero y daña las lengüetas internas de los polos; una presión insuficiente deja microespacios que provocan fugas lentas después de un almacenamiento prolongado. La mayoría de las máquinas industriales adoptan un engarce de dos etapas: pre-sellado para plegar inicialmente el borde de la carcasa y luego sellado de conformado para aplanar la línea de engarce y lograr una planitud y hermeticidad constantes.

1.2 Flujo completo de operación

Preparación: Instale moldes específicos para cada tamaño, calibre el manómetro, conecte la fuente de alimentación/aire seco y realice 3–5 pruebas en vacío para comprobar el movimiento suave del troquel.

Carga: Coloque la batería cilíndrica con tapa verticalmente en el dispositivo inferior de posicionamiento, asegurando una inclinación cero.

Activación del sellado: En los modelos manuales, gire la manija hidráulica para aumentar la presión; el equipo automático activa el cilindro después de la detección fotoeléctrica de la batería.

Mantenimiento de presión: Mantenga la presión de engarce establecida durante 0,5–2 segundos para estabilizar la deformación plástica de la carcasa de acero.

Liberación de presión y descarga: Libere la presión hidráulica o neumática, el troquel superior sube automáticamente y luego retire la celda sellada terminada para inspeccionar la hermeticidad.

1.3 Principio funcional auxiliar

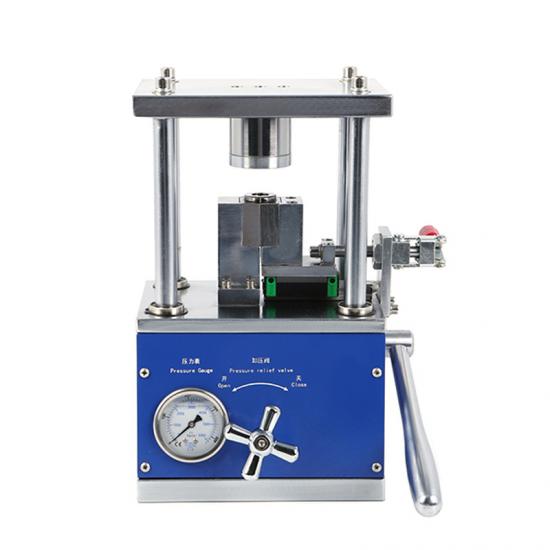

Los manómetros de alta precisión y los sensores digitales de presión monitorean la fuerza de engarce en tiempo real para activar alarmas automáticas por sobrepresión o baja presión. Los casquillos guía de bolas de cuatro columnas garantizan el movimiento paralelo del troquel superior, eliminando líneas de sellado irregulares causadas por inclinación. Las pequeñas máquinas selladoras hidráulicas de laboratorio son compactas y compatibles con cajas de guantes, mientras que los modelos de líneas de producción totalmente automáticas incorporan alimentación mediante transportador, conteo cíclico y protección de enclavamiento de emergencia para realizar un sellado continuo por lotes de 40–55 piezas por minuto.

2. Precauciones estándar de operación y seguridad

2.1 Reglas de inspección previa a la operación

Primero, revise el cable de puesta a tierra del equipo para evitar que chispas estáticas enciendan el vapor del electrolito. La fuente de aire debe ser aire comprimido seco (0,5–0,7 MPa) libre de agua y aceite; el vapor de agua dentro del cilindro corroe los moldes de precisión. Confirme que el molde correspondiente al modelo actual de batería esté bloqueado firmemente; los moldes sueltos producen bordes de sellado desplazados. Los operadores deben usar guantes resistentes a cortes y gafas de seguridad; el cabello largo debe estar recogido para evitar enredos con componentes móviles. Las pruebas en vacío son obligatorias antes de la producción formal para escuchar ruidos anormales de colisión de postes guía o troqueles.

2.2 Reglas críticas durante la operación

Nunca introduzca ninguna parte de la mano en el área de sujeción del troquel durante la operación, incluso para ajustar muestras. Las máquinas automáticas adoptan interruptores de activación con ambas manos para evitar un arranque accidental con una sola mano.Siga estrictamente los parámetros de presión del proceso sin ajustes arbitrarios: la sobrepresión deforma la carcasa de la batería y puede perforar los separadores internos, mientras que una presión baja provoca un sellado no calificado. Si el electrolito se derrama sobre la superficie del molde durante la carga, detenga la máquina inmediatamente y limpie el molde con etanol anhidro después de liberar completamente la presión; los residuos de electrolito corroen la superficie de precisión del troquel y reducen el efecto de sellado. El tiempo de operación continua no debe superar las 2 horas consecutivas para evitar el sobrecalentamiento del aceite hidráulico o el envejecimiento de las juntas del cilindro.

2.3 Precauciones de mantenimiento diario y después de la operación

Después del trabajo diario, libere completamente la presión del sistema, corte el suministro eléctrico y de aire, y luego limpie los troqueles superior/inferior, postes guía y mesa de trabajo con un paño sin pelusa para eliminar residuos de electrolito y partículas metálicas. Lubrique los casquillos guía lineales con aceite ligero antioxidante cada 3 días laborables para mantener un movimiento de elevación suave. Todos los moldes son de acero aleado tratado térmicamente; nunca rectifique ni pula manualmente el borde de sellado, ya que esto destruye la precisión dimensional. Si la máquina permanecerá inactiva durante más de una semana, rocíe aceite antioxidante en todas las piezas metálicas móviles y cubra el equipo con una tela antipolvo. Revise semanalmente los tornillos de fijación de los moldes y columnas guía para eliminar holguras que causen una calidad de engarce inestable.

2.4 Precauciones especiales de entorno para uso en caja de guantes

Muchas máquinas selladoras de laboratorio se colocan dentro de cajas de guantes llenas de argón para el procesamiento de celdas sin humedad. Antes de introducir la máquina en la caja, selle completamente todas las juntas de las tuberías de aire con grasa epoxi para evitar la contaminación de la atmósfera de la caja de guantes. La entrada de aire comprimido debe conectarse a un filtro de secado adicional y se debe comprobar diariamente la acumulación de agua dentro del tanque de aceite hidráulico de la máquina. No abra la válvula de alivio de presión hidráulica dentro de la caja de guantes para evitar mezclar aire húmedo externo con el entorno inerte.

3. Notas para evitar fallos comunes

El sellado no calificado (fuga de aire) suele deberse a moldes incompatibles, presión de engarce insuficiente o superficies de sellado del molde sucias; limpie regularmente el área de contacto del troquel para eliminar materiales extraños. La deformación de la carcasa es causada por sobrepresión o colocación inclinada de la batería durante la carga, por lo que se debe estandarizar estrictamente el posicionamiento vertical. La fluctuación persistente del manómetro generalmente proviene del envejecimiento de los anillos de sellado del cilindro o de válvulas hidráulicas con fugas, lo que requiere el reemplazo profesional por parte del personal de mantenimiento designado. Está prohibido que técnicos no profesionales desmonten cilindros hidráulicos, módulos de accionamiento servo o circuitos de control internos para evitar daños permanentes al equipo y accidentes de seguridad.

La máquina selladora de baterías cilíndricas se basa en la deformación plástica mecánica en frío para lograr un aislamiento fiable del aire de las celdas de batería, y su rendimiento estable determina directamente la seguridad de la batería y su vida útil de ciclos. El estricto cumplimiento de los estándares de parámetros de trabajo, las especificaciones de operación segura y las normas de mantenimiento periódico puede reducir las tasas de defectos, prolongar la vida útil del equipo y eliminar riesgos de seguridad en la producción. Todos los operadores deben recibir capacitación sistemática antes de realizar operaciones de forma independiente, y registrar los datos diarios de presión, los registros de mantenimiento y las muestras de sellado defectuosas para un control de calidad trazable en la fabricación de celdas de litio.
