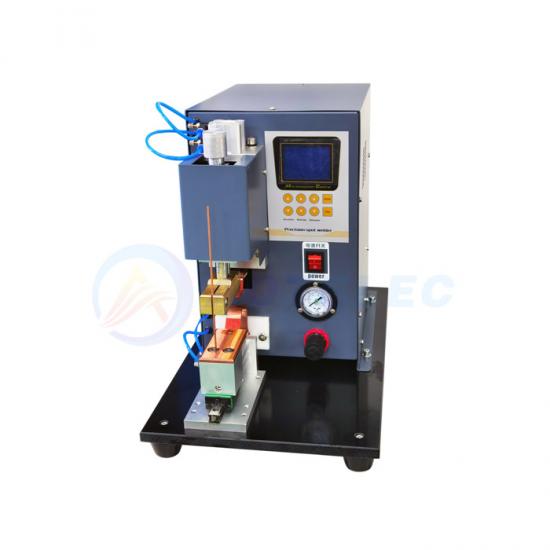

1. ¿Qué es una máquina de soldadura por puntos para baterías?

A máquina de soldadura por puntos de batería Es un equipo de soldadura especializado que genera alta temperatura localizada al concentrar la corriente instantáneamente, lo que provoca que los terminales (o lengüetas) de la batería formen una unión metalúrgica con los materiales de conexión (tiras de níquel, barras conductoras, etc.). Se utiliza ampliamente en el ensamblaje y la producción de baterías de litio (cilíndricas, cuadradas y tipo bolsa). Su principio fundamental consiste en utilizar el calor de resistencia generado por la corriente que pasa a través de los puntos de contacto para calentar la zona de soldadura hasta fundirla. Bajo la presión de los electrodos, se forma una unión de soldadura fuerte y estable sin dañar el electrolito interno ni las sustancias activas de la batería.

A diferencia de las máquinas de soldadura por puntos convencionales, las máquinas de soldadura por puntos para baterías deben cumplir tres requisitos fundamentales: "bajo impacto térmico, alta precisión y alta estabilidad". Dado que las baterías de litio son sensibles a la temperatura (más de 120 ℃ pueden provocar la descomposición del electrolito) y los materiales de los terminales (cobre, aluminio, níquel) tienen una alta conductividad eléctrica y térmica, la soldadura debe completarse en milisegundos para evitar que la difusión del calor afecte al rendimiento de la batería.

La función principal de la batería máquina de soldadura por puntos

Realización de la conexión mecánica y la trayectoria conductora: Mediante los puntos de soldadura, las celdas de la batería se fijan con las tiras de níquel y las barras conductoras, formando la estructura mecánica del módulo/paquete de baterías. Al mismo tiempo, garantiza la conducción de corriente de baja resistencia entre las celdas, evitando el riesgo de sobrecalentamiento e incendio causados por un mal contacto.

Garantizar la seguridad y la vida útil de la batería: Los puntos de soldadura de alta calidad pueden soportar ciclos de carga y descarga, entornos de alta y baja temperatura, vibraciones e impactos, evitando soldaduras defectuosas, desprendimientos (que provocan altas temperaturas localizadas e incendios en la batería) o una resistencia de contacto excesiva (que resulta en una degradación de la autonomía y pérdida de calor);

Mejora de la eficiencia y la uniformidad de la producción: La máquina automatizada de soldadura por puntos de baterías permite una soldadura por lotes de alta velocidad (hasta 200 puntos por minuto) y, mediante un control preciso de la corriente, la presión y el tiempo, garantiza la uniformidad de los parámetros de cada punto de soldadura, reduciendo así la tasa de defectos del módulo de batería;

Adaptación a diversos escenarios de producción de baterías: Para diferentes tipos de baterías (baterías pequeñas para electrónica de consumo, baterías de potencia para automóviles, baterías grandes para almacenamiento de energía) y diferentes materiales de conexión (tiras de níquel, tiras de cobre, tiras de aluminio, tiras compuestas), proporcionar soluciones de soldadura personalizadas para satisfacer diversas necesidades de producción.

2. Comparación clave: La dimensión fundamental para seleccionar la máquina de soldadura por puntos de batería adecuada.

3. Preguntas frecuentes

(1) ¿Por qué las uniones de soldadura de la máquina de soldadura por puntos de baterías tienden a desprenderse o a estar mal conectadas?

Las principales razones son: ① La precisión del control de corriente es insuficiente (la fluctuación supera el ±1%), lo que resulta en una profundidad de penetración insuficiente; ② La presión del electrodo es inestable y no se ajusta de forma adaptativa según el espesor del material; ③ La punta del electrodo está muy desgastada (algo común en las máquinas de soldadura por puntos por resistencia) y no se rectifica ni se reemplaza de inmediato; ④ La superficie de soldadura tiene una capa de óxido o manchas de aceite y no se realiza ningún tratamiento previo.

Solución: Seleccione una máquina de soldadura por puntos con inversor de media frecuencia que admita control de bucle cerrado (precisión de corriente ±0,5 %) y que cuente con un sistema de regulación de presión adaptativo; limpie regularmente la punta del electrodo (se recomienda revisarla cada 1000 soldaduras); limpie los terminales y la superficie de los materiales de conexión con alcohol antes de soldar.

(2)¿Cuáles son las diferencias entre las máquinas de soldadura por puntos para baterías de electrónica de consumo y baterías de potencia?

Baterías electrónicas de consumo (como las 18650 y las 21700 de pequeño tamaño): Se prioriza la "alta precisión y el bajo impacto térmico", utilizando principalmente máquinas de soldadura por puntos láser o de microresistencia. La corriente de soldadura es ≤ 10 kA y la zona afectada por el calor es ≤ 0,5 mm, para evitar dañar el embalaje de la batería.

Baterías de potencia (como las de fosfato de hierro y litio cuadradas, o las de gran capacidad 4680): Se prioriza la "alta corriente, alta velocidad y alta estabilidad", y se utilizan principalmente máquinas de soldadura por puntos resistivas con inversor de frecuencia media. La corriente de soldadura es de 15 a 50 kA, la velocidad de soldadura es de ≥ 100 puntos/minuto y se requiere compatibilidad con la interconexión de múltiples estaciones y la producción modular.

(3) ¿Cuál es el consumo de energía de la máquina de soldadura por puntos a batería? ¿Hay modelos de bajo consumo energético disponibles?

Máquina de soldadura por puntos de CA tradicional: El consumo de energía por cada 1000 puntos durante una sola sesión de soldadura es de aproximadamente 0,8 a 1,2 kWh, y el consumo de energía en modo de espera es ≥ 50 W.

Máquina de soldadura por puntos con inversor de media frecuencia de bajo consumo: El consumo energético por cada 1000 puntos durante una sola sesión de soldadura es de tan solo 0,3 a 0,5 kWh, y el consumo en modo de espera es de ≤ 10 W. El ahorro anual de electricidad puede superar el 30 % (calculado sobre la base de una producción anual de 10 millones de puntos). (Suponiendo una factura anual de electricidad de 10 millones de kWh).

Recomendación: Es preferible elegir equipos con motores de bajo consumo y función de reposo inteligente, y asegurarse de que el factor de potencia del equipo sea ≥ 0,95 (equipos de alta calidad ≥ 0,95). Esto puede reducir las pérdidas en la red eléctrica.

(4) ¿Qué es más adecuado para soldar barras colectoras compuestas de cobre-aluminio, la máquina de soldadura ultrasónica o la máquina de soldadura por resistencia?

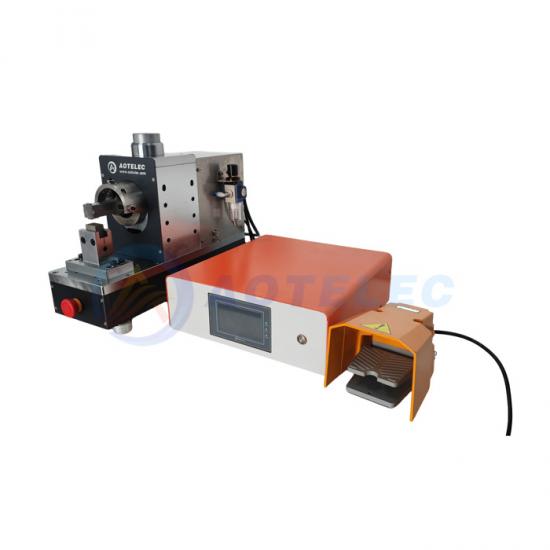

Máquina de soldadura ultrasónica recomendada: Los puntos de fusión del cobre y el aluminio difieren significativamente (cobre 1083 °C, aluminio 660 °C). La soldadura por resistencia es propensa a la fusión excesiva del aluminio y la fusión insuficiente del cobre, lo que resulta en una resistencia de soldadura insuficiente. La máquina de soldadura ultrasónica logra la soldadura en fase sólida mediante vibración mecánica, sin aporte de calor, lo que evita la oxidación del material y los defectos causados por la diferencia en los puntos de fusión. La resistencia a la tracción del punto de soldadura es ≥120 N, cumpliendo con los requisitos para la transmisión de alta corriente de la barra colectora.

4. Sugerencias de selección: Encuentre rápidamente la solución óptima según los requisitos.

Si se trata de una fábrica de ensamblaje de baterías para electrónica de consumo (para teléfonos móviles, baterías externas, baterías para portátiles): si el presupuesto es suficiente, elija una máquina de soldadura por puntos láser (con un impacto térmico mínimo y alta precisión); si el presupuesto es limitado, elija una máquina de soldadura por puntos de resistencia de microfrecuencia media (de bajo coste y gran compatibilidad);

Si se trata de la soldadura de barras colectoras compuestas de cobre y aluminio (para baterías de almacenamiento de energía y baterías de alta potencia): se debe seleccionar la máquina de soldadura por puntos ultrasónica para evitar los defectos de soldadura causados por la soldadura por puntos por resistencia;

Para la producción personalizada a pequeña escala (laboratorios, pequeñas plantas de fabricación): Elija una máquina de soldadura por puntos portátil que admita el ajuste manual de parámetros, sea de tamaño reducido, fácil de operar y tenga un bajo costo por soldadura individual.
